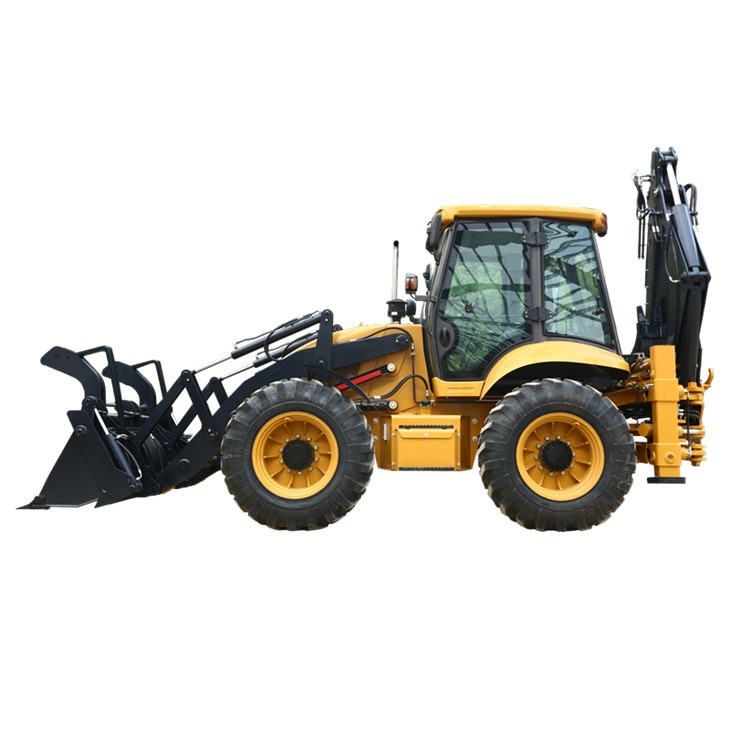

Il caricatore di retroescalatori 388H appartiene all'ultima generazione di caricatori di retroescalatori Shanmon, che è stato sviluppato per il mercato russo con una serie di innovazioni.È una macchina facile da usare che offre prestazioni di altissimo livelloPer ora, Shanmon produce più di 1000 unità di retroescalatori al mese, sono in vendita.
| Dimensione globale | Peso di funzionamento | 10500 kg |
| Dimensione complessiva ((L×W×H) | 6450 × 2530 × 3120 mm | |
| Base della ruota | 2335 mm | |
| Proiezione della ruota | 2050 mm | |
| Disponibilità dal suolo | 450 mm | |
|
Prestazioni |
Capacità del secchio di caricamento |
1.2m3 |
|
Forza di rottura del caricatore |
47KN |
|
|
Capacità di sollevamento del caricatore |
2500 kg |
|
|
Altezza di scarico del caricatore |
3050 mm |
|
|
Portata di scarico del caricatore |
870 mm |
|
|
profondità di scavo del caricatore |
52 mm |
|
|
Capacità del secchio del retroescalatore |
0.3m3 |
|
|
Forza di scavo con secchio di retroescavatore |
50KN |
|
|
Angolo di oscillazione della retroesca |
180° |
|
|
Altezza di scarico del retroescalatore |
4050 mm |
|
|
profondità massima di scavo della retroescavatrice |
3820 mm |
|
|
Forza di trazione massima |
86KN |
|
|
Motore |
Modello |
Yuchai YC4A105Z-T20 |
|
Tipo |
Turbocompressore a quattro tempi |
|
|
Diametro interno del cilindro*tiro |
4-108×132 |
|
|
Potenza nominale |
75 kW/100 CV |
|
|
Velocità nominale |
2200 r/min |
|
|
Consumo di carburante |
230 g/kw.h |
|
|
Max.torque |
400 N.m. |
|
|
Dislocazione |
4.8L |
|
| Sistema di sterzo | Tipo | Guida idraulica |
| Modello di diversificatore | BZZ5-250 | |
| Distribuzione della pompa | 63 ml/r | |
| Angolo di sterzo | ± 35° | |
| Radius di rotazione min. | 6950 mm | |
| Asse motrice | Modello | WZL100DF |
| Produttore | Asse cinese | |
| Carico massimo dell'asse anteriore | 13 t | |
| Carico massimo dell'asse posteriore | 13 t | |
| Trasmissione | Casella di marcia | Cambio sincronizzato idraulico azionato meccanicamente |
| Modello | ZL30 | |
| Ingranaggi | 4 marce in avanti e 4 marce in indietro | |
| Convertitore di coppia idraulica | YJ320 | |
| Pressione di ingresso | 0.4-0.65Mpa | |
| Pressione di uscita | 1.6-1.9Mpa | |
| Modalità di raffreddamento | circolazione di pressione dell'olio di raffreddamento | |
| Distribuzione della pompa | 40 ml/r | |
|
Ruota |
Dimensioni della ruota anteriore |
16.9-28 |
|
Dimensione della ruota posteriore |
16.9-28 |
|
|
Pressione dei pneumatici anteriori |
0.35Mpa |
|
|
Pressione dei pneumatici posteriori |
0.35Mpa |
|
|
Velocità di marcia |
38 km/h |
|
| Sistema di frenatura | Freno di servizio | Olio a gas, auto-regolazione integrata, auto-equilibrio |
| Freno di stazionamento | Freno manuale | |
| Pressione del sistema | Sistema idraulico di carico | 20Mpa |
| Sistema idraulico di scavo | 20Mpa | |
|
Sistema idraulico di sterzo |
14Mpa |
