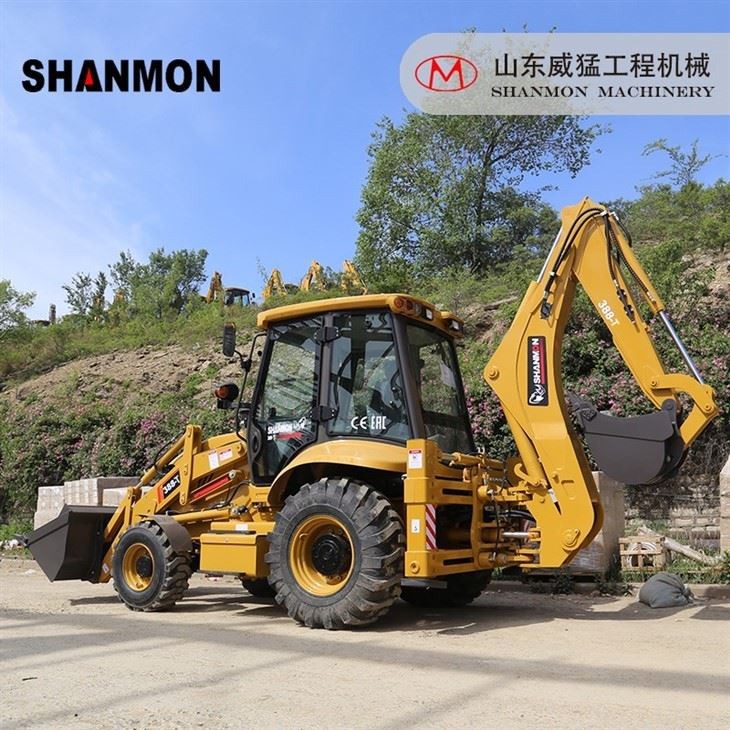

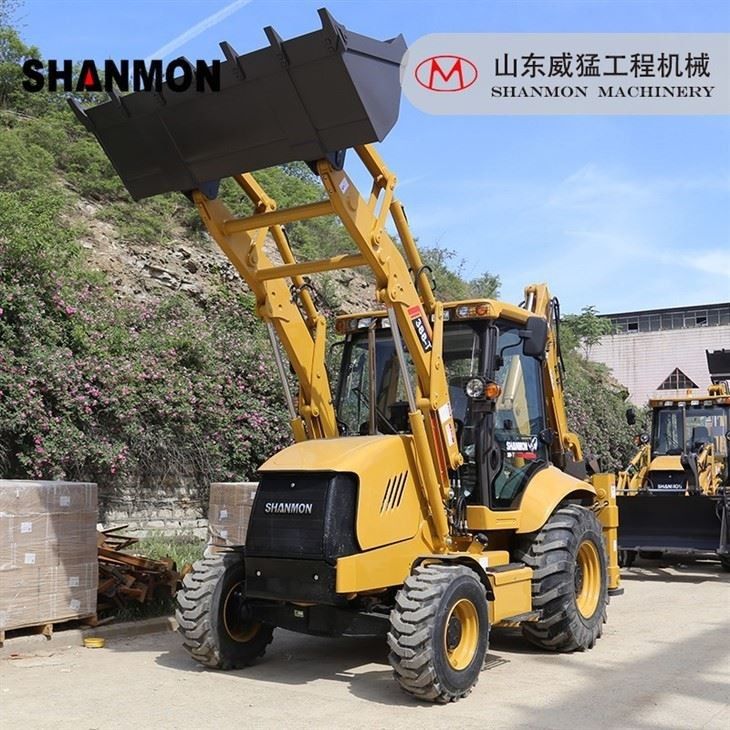

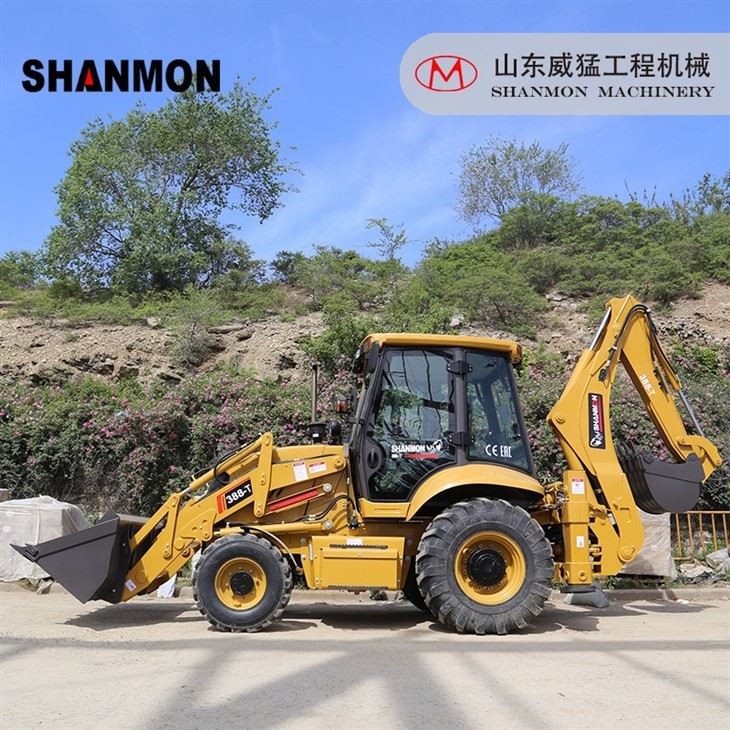

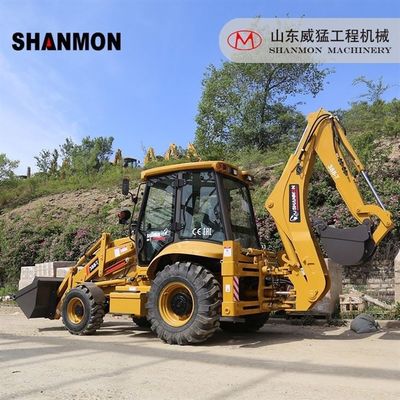

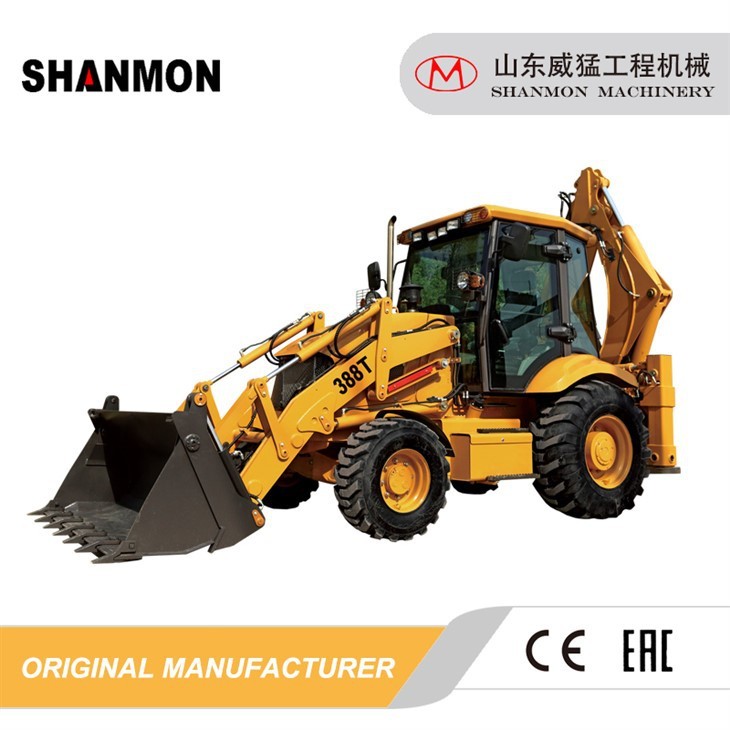

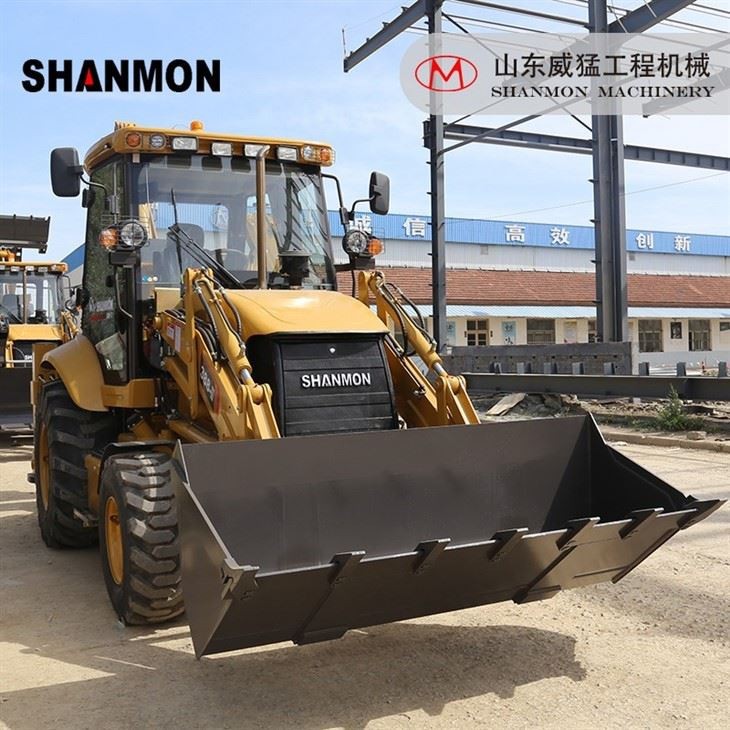

La cava 388T è una versione profondamente migliorata della cava 388 Shanmon. Questa macchina adotta più componenti internazionali, tra cui gli assi Carraro italiani,Casella di trasmissione CarraroRispetto al 388, gli assi Carraro adottano freni a motore a bagnato, con conseguente maggiore velocità di guida e un funzionamento più flessibile.Il Shanmon 388T ha quattro marce in avanti e quattro marce indietroLa 388T sarà la spina dorsale del settore edilizio.
| Dimensione globale | Peso di funzionamento | 8200 kg |
| Dimensione complessiva ((L×W×H) | 6050 × 2465 × 3100 mm | |
| Base della ruota | 2280 mm | |
| Proiezione della ruota | 1785 mm | |
| Disponibilità dal suolo | 300 mm | |
|
Prestazioni |
Capacità del secchio di caricamento |
10,0 m3 |
|
Forza di rottura del caricatore |
47KN |
|
|
Capacità di sollevamento del caricatore |
2500 kg |
|
|
Altezza di scarico del caricatore |
2760 mm |
|
|
Portata di scarico del caricatore |
900 mm |
|
|
profondità di scavo del caricatore |
52 mm |
|
|
Capacità del secchio del retroescalatore |
0.3m3 |
|
|
Forza di scavo con secchio di retroescavatore |
50KN |
|
|
Angolo di oscillazione della retroesca |
180° |
|
|
Altezza di scarico del retroescalatore |
3795 mm |
|
|
profondità massima di scavo della retroescavatrice |
4085 mm |
|
|
Forza di trazione massima |
60KN |
|
|
Motore |
Modello |
Weichai WP4G95E221 |
|
Tipo |
Turbocompressore a quattro tempi |
|
|
Diametro interno del cilindro*tiro |
4-105×130 |
|
|
Potenza nominale |
70 kW/95 CV |
|
|
Velocità nominale |
2200 r/min |
|
|
Consumo di carburante |
230 g/kw.h |
|
|
Max.torque |
380 N.m. |
|
|
Dislocazione |
4.5L |
|
| Sistema di sterzo | Tipo | Guida idraulica |
| Modello di diversificatore | BZZ5-250 | |
| Distribuzione della pompa | 63 ml/r | |
| Angolo di sterzo | ± 36° | |
| Radius di rotazione min. | 6581 mm | |

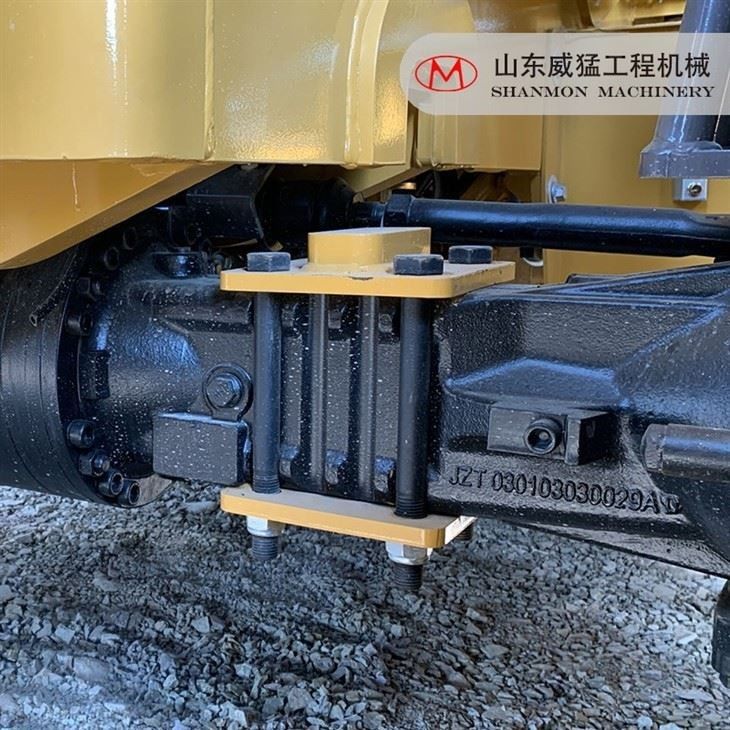

| Asse motrice | Modello | 26.2-1920/28.43M-1654 |
| Produttore | Italia carraro | |
| Carico massimo dell'asse anteriore | 22.5 tonnellate | |
| Carico massimo dell'asse posteriore | 18.75 tonnellate | |
| Trasmissione | Casella di marcia | Trasferimento di potenza dell'albero di contatore |
| Modello | TLB1-4WD | |
| Ingranaggi | 4 marce in avanti e 4 marce in indietro | |
| Convertitore di coppia idraulica | Carraro | |
| Pressione di ingresso | - | |
| Pressione di uscita | 1.3-1.55Mpa | |
| Modalità di raffreddamento | circolazione di pressione dell'olio di raffreddamento | |
| Distribuzione della pompa | 40 ml/r | |
|
Ruota |
Dimensioni della ruota anteriore |
14-17 anni.5 |
|
Dimensione della ruota posteriore |
19.5L-24 |
|
|
Pressione dei pneumatici anteriori |
0.4Mpa |
|
|
Pressione dei pneumatici posteriori |
0.35Mpa |
|
|
Velocità di marcia |
38 km/h |
|
| Sistema di frenatura | Freno di servizio | Autoregolazione interna e equilibrio |
| Freno di stazionamento | Freno manuale | |
| Pressione del sistema | Sistema idraulico di carico | 20Mpa |
| Sistema idraulico di scavo | 20Mpa | |
|
Sistema idraulico di sterzo |
14Mpa |
